Forprosjektet ferdig:

T-skjorten med grå plusstråd og sølv minustråd.

Krets 1 lyser:

Krets 2 lyser:

Krets 3 lyser:

Alle diodene/kretsene lyser:

(blogger vil ikke alltid legge bildene slik jeg vil...)

Forslag til motiv til prøvelappene:

For at motivet ikke skal være noe "out of the blue",tar jeg utgangspunkt i kretskortet fra Picaxe, som jeg har forstørret i Photoshop. Jeg tar ut deler og setter sammen i PS. Hvis jeg hadde brukt hele kretskortet som motiv ville det blitt for mye, derfor setter jeg det sammen til noe nytt, og noe som ser interessant ut. Jeg må ta hensyn til at både pluss- og minustrådene skal være synlige og ikke krysse hverandre, så noen endringer fra PS-skissene må gjøres.

Photoshopskisser:

Hva skjer nå?

• Jeg skal lage prøver på stoffbiter i lik størrelse.
• For å få en rød tråd i oppgaven, vil jeg bruke det samme mønsteret på alle prøvene. Da er det enklere å systematisere, se forskjeller, likheter, hva fungerer og hva fungerer ikke. Da kan jeg senere trekke ut hva som kan fungere innen redesign.
• Prøvelappene vil bestå av litt forskjellig materiale, og lys og mørk farge, for å se hva som får frem elementene best. For eksempel er lin et fint materiale, der man kan bruke vevingen som piksler. Ull kan være spennende for man kan skjule tråden i ulla. Kanskje prøve på noen syntetiske materialer, skinn, gummi?

Erfaringer fra forprosjektet (t-skjorten):

• Bomull i t-skjorter for skjørt matrial, blir lett hull, vanskelig å jobbe med og sølvtråden skjærer i stoffet. I tillegg trekker stoffet på en eller annen måte til seg endel av spenningen, det kan være fliselinaen eller når jeg klipper av endene på trådene på baksiden, fester det seg fast små hår fra trådene i fliselinaen.
• Sytråden fra Sparkfun fliser seg lett opp. Dermed mistes endel av spenningen der, og mindre kommer fram til diodene.
• NB! Dette er den viktigste erfaringen:Sytråden fra Sparkfun leder også strøm dårlig, så det lønner seg å ha minst mulig avstand mellom batteri og diode og tilbake igjen. Viktig å måle motstand i tråden. Det går mye bedre å blande med sølvtråden fra Karl Grimm, som leder strøm veldig godt.Tråden fungerer veldig bra som dekorativt element.
• tynn Fliselina H 180 er et materiale som frynser opp tråden. For lite stabilt.
• De små, søte snurrene på føttene til diodene og motstandene forsvinner når man syr rundt med sytråd, spesielt den fra Sparkfun sin.Jeg hadde tenkt å gjøre utprøvinger på å snurre krøllen litt forskjellig, om det ble et annet uttrykk,men det ser ut til at det ikke er noen vits i det.
• Det blir for mange variabler, for mange prøver på ett produkt. Jeg må systematisere annerledes.
• Jeg må gå i dybden på enkelte utprøvinger for å finne ut hva jeg synes er spennende, hva fungerer bra i redesign også videre.
• For å gjøre ferdig t-skjorten behøver jeg ikke bruke mye tid på å feste til en sensor (mikrofon som jeg tenkte). Jeg lager den slik at lysdiodene bare blir av og på med strømmen, uten et kretskort og mikrochip denne gang. Det vil jeg heller prøve ut i Fase 2.

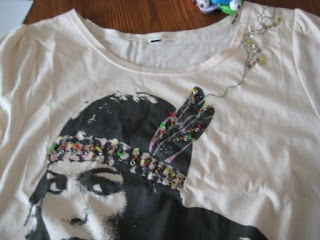

Ferdig t-skjorte:

Halvveis i materialutprøving 1, del 2:

Ferdig med alle pluss-trådene! Eventuelt skal mikrofonen inn et sted, men har ikke bestemt meg hvor enda, og om mikrofonen fungerer i det hele tatt som jeg har tenkt...

Det gikk mye fortere å sy på denne måten, det var et stort pluss!

Nå er det bare å sy inn minus trådene, og de blir i den nye sølv- og kobbertråden fra Karl-Grimm. Da den ankom, lettet det endel problemstillinger med hvordan dette kan løses fordi den leder strøm mye bedre enn tråden fra Sparkfun. Dermed kan jeg blande disse to trådene.

..jeg skulle hatt et multimeter og loddekurs!...

"Pulse" dioder: elektronisk triks ;)

Å "pulse" diodene kan være en god måte å ikke bruke like mye spenning på. Man programmerer mikrochipen slik at diodene blinker veldig fort, kanskje 25 ganger i sekundet. For vårt øye vil det se ut som at strømmen flyter jevnt hele tiden, men i realiteten blinker da diodene veldig fort.

Det er viktig å teste kretsene underveis..

Materialutprøving 1, del 2:

Etter å ha tatt opp alt jeg hadde sydd, strøk jeg på et nytt lag vliselin på baksiden. Dette måtte jeg gjøre, fordi jeg hadde limt koblinger noen plasser, og det første laget med vliselin fikk mye hull i seg.

Jeg bruker en annen sy/broderiteknikk, tråklesøm, hvor strømmen ledes bedre. Men det er en hake ved den nye teknikken; det blir ikke like fint. Veldig hakkete, og man får ikke den hele fine linjen. Jeg trodde faktisk at det ville se bedre ut når det ble litt mer helhetlig, men foreløpig ser det ikke slik ut. Alikevel, jeg fortsetter..

Tanke: Hvis jeg syr med denne tråden med store sting på symaskin, vil det se bedre ut.. men litt

knotete å sy med maskin helt opp til diodene, og knyte koblinger..??

Den "nye" sømteknikken, tråklesøm.

Erfaring..

Tråden fra Sparkfun har det med å flise seg opp. Dette er en av utfordringene jeg møter ved Materialutprøving 1, og har mye å si for det tekniske resultatet fordi det blir større motstand i tråden, og spenningen forsvinner litt ut i tekstilet...

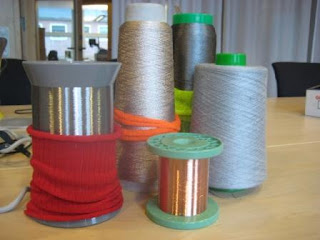

High-Flex No. 3981/7x1 14/000 versilbert

Den fine tråden fra Karl-Grimm har ankommet! Den heter High-Flex No. 3981 / 7x1 14/ooo versilbert, og er kjempefin til å sy med og leder strøm veldig godt. Dette har jeg ventet på!

Fra workshop i Borås, februar 09:

Ulike strømledende tråder som leder strøm veldig variert; kobbertråd (leder bra), stål (bra), akryltråd (dårlig), osv.....

Fotokrom sytråd (tråd som får farge i lyset) Ikke tilgjengelig for kommersiell bruk :(

! oppdagelse: det er lurt å være konsekvent og systematisk når man lager et kretsløp! å ha en måte å for eksempel krølle føttene på diodene osv, gjør arbeidet enklere, det er innviklet og komplisert nok fra før! basta bom

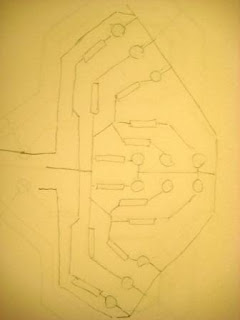

Materialutprøving 1, del 2: skisser

Materialutprøving 1 tar mye tid, men jeg har gjort endel viktige erfaringer som jeg kan ta med videre. Hvordan ting funker, hvorfor funker det ikke, hva kan man gjøre, hvilke muligheter har jeg innen en teknisk prøve?

Jeg har her prøvd å skissere ulike muligheter for kretsløp.

1. Jeg har prøvd å skisse én krets for hver diode, for da vil det ikke bli så mye motstand, og alle diodene vil så og si garantrt lyse. Men hvis jeg gjør dette og både pluss og minus skal være på fremsiden, vil det bli veldig mange tråder overalt. Alternativ her er å skjule noen av trådene på baksiden.

2. Jeg kan lage en tråd for hver diode som i forslag 1, men å la alle trådene møte en tråd som leder strøm mye bedre, som for eksempel tråden fra Karl-Grimm, som kom i posten i dag.

3. Jeg kan lage et kretsløp hvod trådene går mer direkte mot hver av de tre kretsene, altså en kortere tråd slik at strømmen flyter bedre, og heller la vanlig sytråd være det dekorative elementet. Jeg kan skjule litt av tråden på baksiden her også.

Hva skal man gjøre?

Jeg vil fortsette med å la kun den strømledende tråden være det dekorative elementet i denne prøven, så kan jeg gjøre det litt annerledes i andre prøver. Dermed kan jeg for eksempel bare la minus være på fremsiden og pluss på baksiden, eller omvendt. Eller en blanding hvor litt vises og litt ikke.

Jeg vil altså bruke forslag 1 eller 2, eller begge deler.

Et lite elektronisk kretsløp kommer til...

here we go...

ferdig! ??

baksiden av kretsløpet, ganske dekorativt

Konklusjon av materialprøve 1: mislykket

3 problem:

- mye motstand i tråden

- dårlig kontakt flere steder

- "mister" strøm ett eller annet sted, dette kan være pga stoffet.

Jeg skal derfor prøve ut å lage mindre veier/rettere kretsløp mot hver krets (1, 2, 3), uten så mye tråder hit og dit, hvor man heller kan dekorere med vanlig sytråd.

ELLER lage en krets mot hver diode, da vil hver diode få mer spenning. Jeg må også sy med en annen teknikk, slik at det blir minst mulig motstand i tråden. Jeg kan også prøve med symaskin, men det er vanskelig når diodene allerere er festet på stoffet (med tekstillim). Hvis jeg skal sy på maskin, bør jeg sy kretsene først, for så å feste på diodene.

På dette bildet; vi måtte løfte stoffet for at det skulle lyse. Dette tyder på at stoffet tar mye strøm, på en eller annen måte.
