Materialutprøving 1: Hvordan skal kretsløpet se ut? Her er ulike forslag til kretsløp, hvor den strømledende tråden brukes som et dekorativt element

Å lage et kretsløp tar tid; pluss og minus skal ikke komme borti hverandre, og med vekt på et estetisk uttrykk behøver man god planlegging. I denne utprøvingen er også tråden et viktig element i uttrykket, i tillegg til at det er en del av det tekniske, så det kan ikke være for tilfeldig, men det kan SE tilfeldig ut...

Jeg har i denne materialutprøvingen bestemt at det er tre kretsløp her, 1. de tre diodene øverst på skulderen, 2. de seks diodene i fjæra, og 3. de seks diodene i pannebåndet. Jeg har valgt dette for å få en variasjon i uttrykket, slik at de kan lyse til ulike tider.

snirkler..

lange linjer..

hulter til bulter..

perler som skinner? neida, lysdioder vel!

Først har de lange føtter.. så krøller jeg de rundt en tang, og da blir de slik! Fantastisk! Klare til å sys i stoffet, kabang!

Rund snurr går mot pluss, firkantet går mot minus, enkelt å huske, ikke sant?!

Min første egen prøve på et kretsløp med en mikrochip mai 2009:

Monkeybusiness:

Tre kretser på flaten, så noen av diodene blinker forskjellig. De blinker når batteriet er i og fotocellen som er festet i midten får mer og mer lys.

Jeg lærer å lodde av Rolf Ingebriktsen ved IU:

Jeg har tegnet opp kretsløpet som ligger på baksiden:

LilyPad

LilyPad er elektroniske komponeneter som er designet av Leah Buechley fra MIT for å kunne brukes spesielt i tekstiler, og for å kunne vaskes. Jeg er meget inspirert av hennes og MIT´s forskning, og følger interessert med på hva hun gjør.Disse bildene er av et kretskort, batteriholder og to lysdioder. De er bestilt fra Electrokit i sverige, men kan også bestilles fra Sparkfun i USA. Disse komponentene er ganske så dyre, så jeg har bestilt varer fra et selskap i England som heter Picaxe for å gjøre utprøvinger med. De har et spesielt skolerettet fokus på produktene sine, og derfor er de veldig rimelige også.De produktene kan ikke vaskes, men de er veldig fine å bruke for å vise muligheter med.

LilyPad batteriholder og lysdioder.

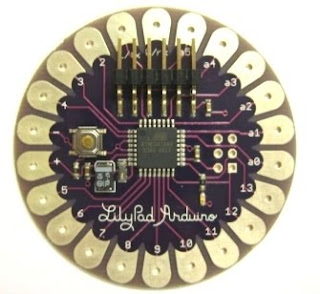

LilyPad kretskort.

Alt i LilyPadserien er vaskbart. Foreløpig er produktene stive, men de jobber med å gjøre de tøyelige.

Leah buechley legger ut mye av forskningen sin på nett, slik at hun får tilbakemelding på produktene sine, i tillegg viser andre hvordan man kan gjøre ting. Hun har også laget et elektronisk sysett hvor man lager selv kretskort osv. som kan vaskes! Dette er litt komplisert, så jeg velger å ikke gjøre dette på alle utprøvinger, men kommer nok tilbake til dette etter at jeg føler meg mer stødig på elektronikk.

Materialutprøving 1: Hvor og hvordan skal diodene plasseres?

lang

rekke..

hulter

til

bulter..

..slik ble det da...

tirsdag 25. august 2009

Materialutprøving 1: Utgangspunkt

T-skjorte i bomull med trykk. Tar utgangspunkt i trykket på skjorta og jobber videre utifra det.
På baksiden av trykket har jeg strøket på Vliselin, slik at tøyet blir litt tykkere og lettere å jobbe med.
Denne prøven er med lysdioder og strømledende sytråd (SparkFun).
Jeg prøver om det går an å bruke den strømledende tråden som et dekorativt element.

Resultat: en veldig ujevn spenning gjennom det hele. Bedre å blande vanlig sytråd som et dekorative element, og heller føre den strømledende tråden mer direkte dit den skal?

Eller ville dette funket hvis jeg brukte en annen tråd, som f.eks. sølvtråd fra Karl Grim?

Til slutt vil jeg bruke denne prøven til en teknisk utprøving; sy sammen med en mikroprosessor og mikrofon, og sjekke om jeg kan få den til å blinke ettersom lyden varierer.

fredag 21. august 2009

hurra! Elektronikken fra Picaxe har kommet!

Mange rare forskjellige sensorer, til lys, temperatur og tiltsensor. Detta blir kult! Også må jeg bygge sammen og lodde på alle delene på protoboardet selv. Artig! Og hva er det jeg ser?- en elektronisk edderkopp?? Neida- det er en liten mikrokontroller-en bitteliten datamaskin! Me like... :)

Materialutprøving juni 2009:

Prøve med ulike strømledende tråder fra Karl-Grimm på en tekstillapp malt med termokrom farge (varmesensitiv farge som forsvinner når fagen blir varm). Noen er av ren kobber, noen sølv, noen blandings. Øverste halvdel av utprøvingslappen er sydd med strømledende undertråd og vanlig sytråd i overtråden. Dette fordi jeg var redd tråen var litt for tykk for symaskinen.

Man ser at noen tråder leder strøm godt, andre har mer motstand i seg. Også litt ulikt ettersom jeg har sydd med rett søm eller siksaksøm. Nærmere informasjon, se utprøvingsheftet.

Min første egen prøve på et kretsløp januar/februar 2009: funger en stål trykknapp som bryter? Og litt oppfrisking i basic elektronikk.

resultatet: funker ikke..

baksiden..bare surr..

synderen er tråden!...

bare krøll, den er døll..for lite flyt i strøm..

Forarbeid/utprøvinger høst 2008:

En "brosje" med tre grønne lysdioder. En diode lyser mye svakere enn de andre. Taktil sensor, hvor når den strømledende tråden, som er pluss, kommer borti minus (tøystykket med striper, stripene er minus), vil diodene lyse/blinke ettersom hvor mye kontakt minus og pluss får. Det er jeg som dra pluss over minus, slik at diodene lyser uregelmessig. Et flatt lithiumsbatteri på 3v ligger inni en hjemmesnekret batterihylse.
